問與答

A: 風機風量是指風機於一時間內所吹出或吸入之空氣總體積的流量
業界常使用的單位為CMM或CFM
如1CMM為1分鐘送出1立方米(m3/min)的風
風量單位換算表格:
CMM: 立方公尺/分 (m
3/min)

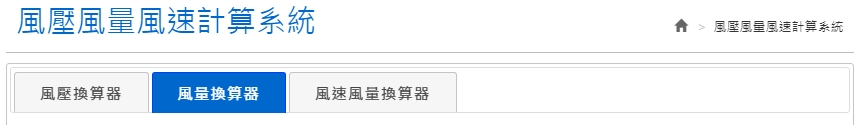

>>開啟 風量單位 換算器<<

      開啟 風量單位 換算器



A: 風機運轉時,流體於管路或系統內流動,垂直於流動方向的壓力為靜壓,這個靜壓數值是風機出風口與大氣環境的壓力差
業界常使用的單位是mmAq或 Pa
風機在使用的系統中,因為管路濾網或其它裝置的阻抗造成的風阻,進而風量減少,而風機靜壓即是克服這種系統的風阻或壓力損失。

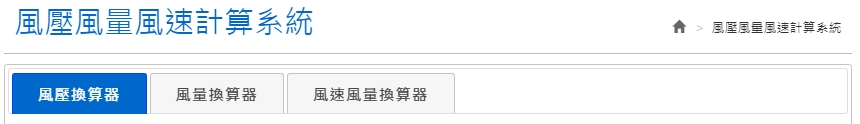

>>開啟 風壓 單位換算器<<


       javascript:void(0)

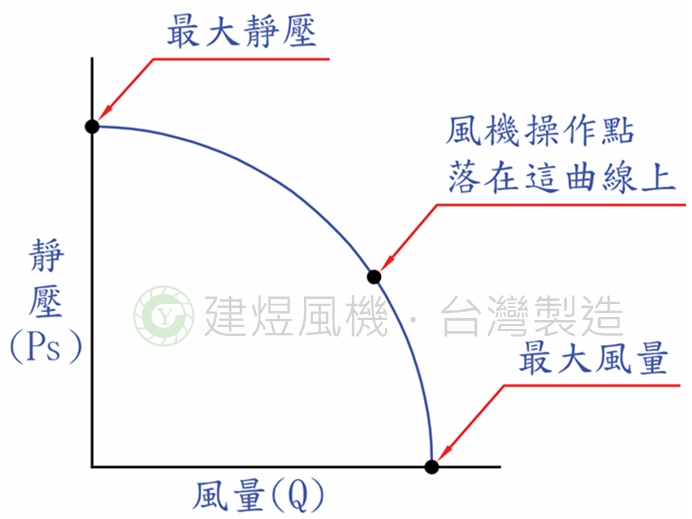

A: 最大風量為風機出廠時未安裝或未接管的空吹狀態,風機沒有任何壓損或阻抗此時靜壓Ps為0,電流(耗電)最大

最大靜壓為風機為出風的系統全堵住狀態,此時風量為0,沒有風量吐出最大靜壓僅為標示風機的靜壓能力實際上不會使用在這操作點

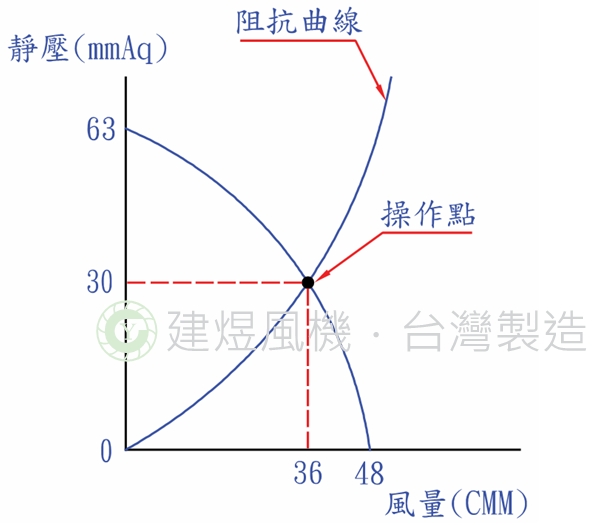

A: <範例一>



說明:上面為CY270P送風機的曲線,最大風量為48CMM,最大靜壓為63mmAq,裝上阻抗系統後,風機操作點的風量為36CMM,靜壓為30mmAq。

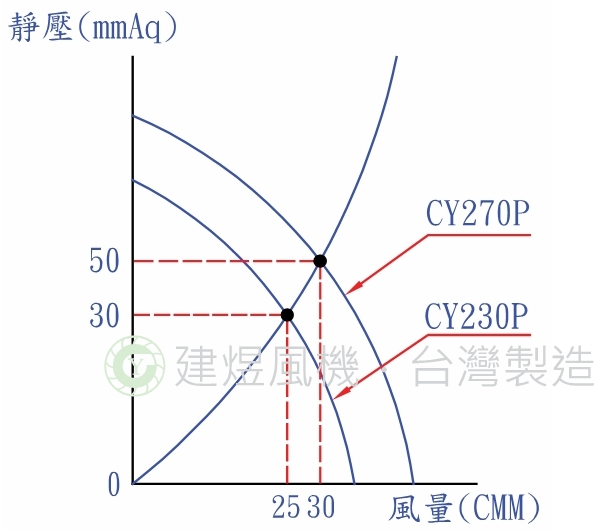

<範例2>




說明:上面為CY270P與CY230P送風機的曲線, 2台風機裝在同一阻抗系統後,CY270P風機的的出風量為30CMM,靜壓為50mmAq: 另一CY230P風機的出風量為25CMM,靜壓為30mmAq。

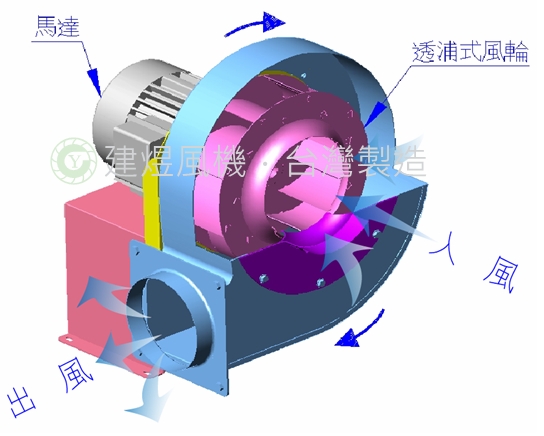

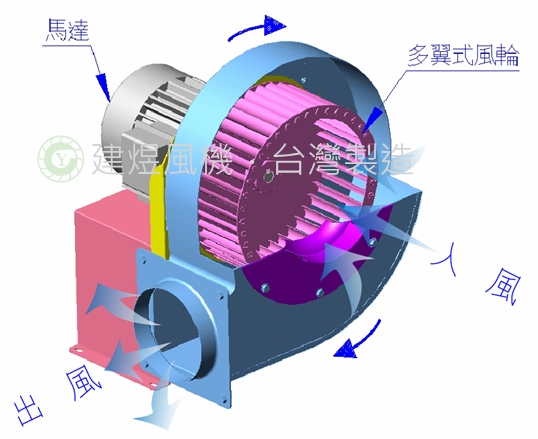

A: 相同風機大小的比較時,多翼式風機排風量較大,而透浦式風機有耗電能效較佳的優勢小馬力風機的選擇以多翼式為主。

多翼式風機 透浦式風機
A: 有4極(1700rpm)和2極(3400rpm)的風機,相同的排風量時應該選轉速快的或轉速慢的風機?
如果只有排風和換氣並在意噪音的情況下應該選4極較慢轉速的,
但接管口徑通常較大,體機較大: 而轉速較快(2極)的風機則較適用於管徑有彎折, 加濾網等壓損較大的使用, 吸力較佳, 體機也較小, 但缺點是噪音(db)值較大。

一風機在同樣風量時2極與4極的優缺點比較:
2極(3400rpm): 優點體機小, 吸力較佳, 靜壓較高。 缺點:噪音較大。
4極(1700rpm): 優點出風柔和, 噪音小。 缺點:體機較大, 系統的阻抗(壓損)不能太高。
A: 已知風速和出風面積時如何換算風量 ?
     Q=VA*60
     Q風量(CMM) =V風速(m/sec) * A吐出面積(m2) * 60(sec)



      範例

有一風機出口為5吋管 (直徑12.5cm), 風速量測為 12m/sec, 則風量為=?    (5吋管=直徑12.5cm, 面積=0.012266 m2)

     解答

風量=風速12 (m/sec) * 0.012266 m2 * 60 = 8.83 CMM

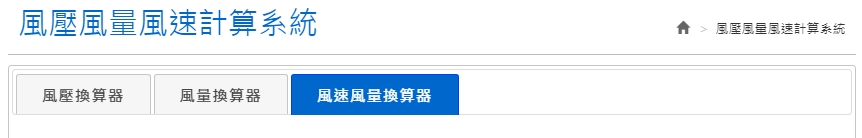

     開啟 風速風量換算器
                javascript:void(0)






已知風量和出風面積時如何換算風速 ?
      V =Q / A * 60
      V風速 (m/sec)= Q風量(CMM) / A吐出面積(m2) * 60(sec)


      範例:

有一風機出口為5吋管 (直徑12.5cm), 風量為 8.83 CMM, 則風速為=?    (5吋管=直徑12.5cm, 面積=0.012266 m2)

     解答:

風速= 風量8.83 CMM / 0.012266 m2 * 60 =12m/sec



      開啟 風速風量換算器
                javascript:void(0)

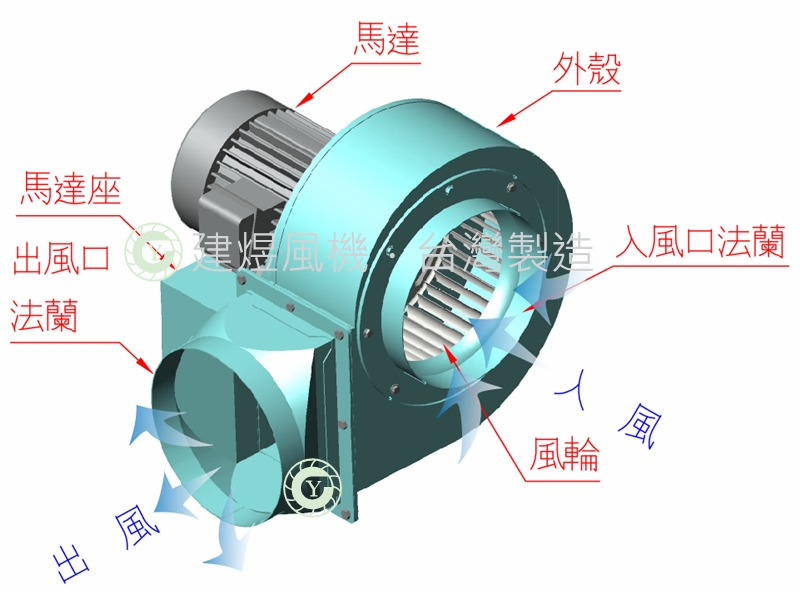

A: 鼓風機圖示說明:
鼓風機
